| GT1-203 规格表 | ||||||
| 主轴冲程大 mm | 45 | |||||
| 旋径 mm | 330 | |||||
| 螺牙直径 mm | M2 ～ M8 (45#钢) | |||||
| 头部之上下动距 mm | 260 | |||||
| 主轴端和台之距离 mm | 350 | |||||
| 工作台尺寸 mm | 225 × 230 | |||||
| 基础面积 mm | 415 × 300 | |||||
| 外形尺寸（长×宽×高） mm | 385×159×420 | |||||
| 马达 | 3相 4P 750W (1HP) | |||||
| 主轴回转数 | 50HZ | 1340, 760, 420 | ||||
| 60HZ | 1600, 900, 500 | |||||
|
符合本机器使用之 自动送给螺距 |
每英寸的牙数 | 64, 56, 48, 44, 40, 32, 28, 24, 20, 18, 16 | ||||
| mm |
0.2, 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 1.0, 1.25,（11.5） |
|||||
| 多轴大能力 (m/m标准螺距) | M3×10轴 M4×5轴 M5×2轴 | |||||
| 重量 | 约 97kg | |||||
|

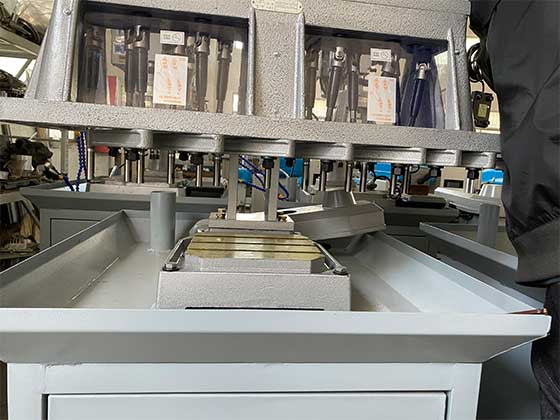

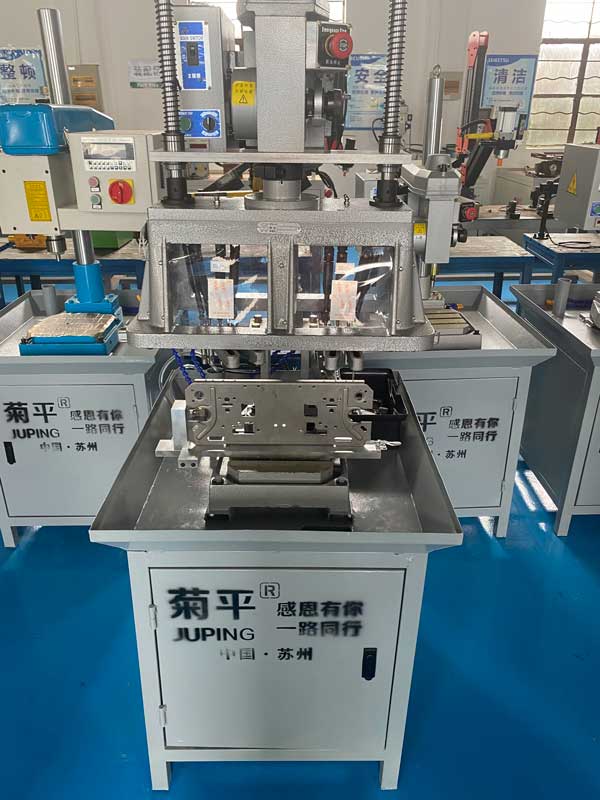

>> 回转--牙距的精密自动接送组合： 装置可替换的A、B齿轮配合A、B转轴与主轴依牙距推进配合(以往没有这种装置)这种组合有以下优点： 1、垂直稳定而安定： 精密度相当高，螺丝攻在前进与后退时不必出力就能运转自如，而产制较好的加工物品，不会造成粗细不同的螺纹。对薄板的冲床加工制品或轻合金属，合成树脂等软质制品，也能制成的螺纹。品质不稳定或不良现象产生。 2、攻牙机加工时加工物品不会往上跳： 由回转的主轴带动传送，并不必以手压着加工物，同时加工物也不会往上跳。 3、操作简便，促进工作效率： 加工物品因为不往上跳，所以只要不必压住加工物的简单装置，即可发挥高的工作效率。 >> 操作者的两手可以自由的离开机械： 正转→反转→正转→反转……的连续循环和正转→逆转→停止的单向循环有特定的按键开关来操作，另外还可以安装脚踏的开关，作选择性的操作，连续循环、单向循环都能自动，操作人员的双手可离开机器。 ·可做长时间高速连续循环运转,坚固耐用: GT1-203型连续循环运转每分钟四十回，可以高速连续的操作，坚固耐用，特别使用本公司自制的电子按键开关和特殊马达能耐用一千万转次。 >> 初学者也可以顺利操作： 单动连续均为自动循环运转，作业者的两手可离开机器，只要是供应加工物品，初学者和熟练者的作业效率相同。 >> 高精密攻牙行程调整简单： 自动反转装置，能自由调整攻牙行程，浅孔和有孔底加工物，也能容易调整。 >> 双重装置能防止螺丝攻之折损： 主轴回转与上下、进退刀具，特设双重离合器，主轴能自动停止，逆转退回并不损耗刀具。 >> 多轴攻牙器的装置能产生率作业： 可装置多轴攻牙器，生产效率高。 |
| ※标准配件： |
a.工具箱1只 b.牙距齿轮1组，规格由客户指定 c.夹头本体及CT-12各1个，或3/8"钻头1个任选一种。 注： 由于本公司产品不断的研究改进，本网站所示机械规格特性本公司有变更之权利，恕不另行通知。 |
